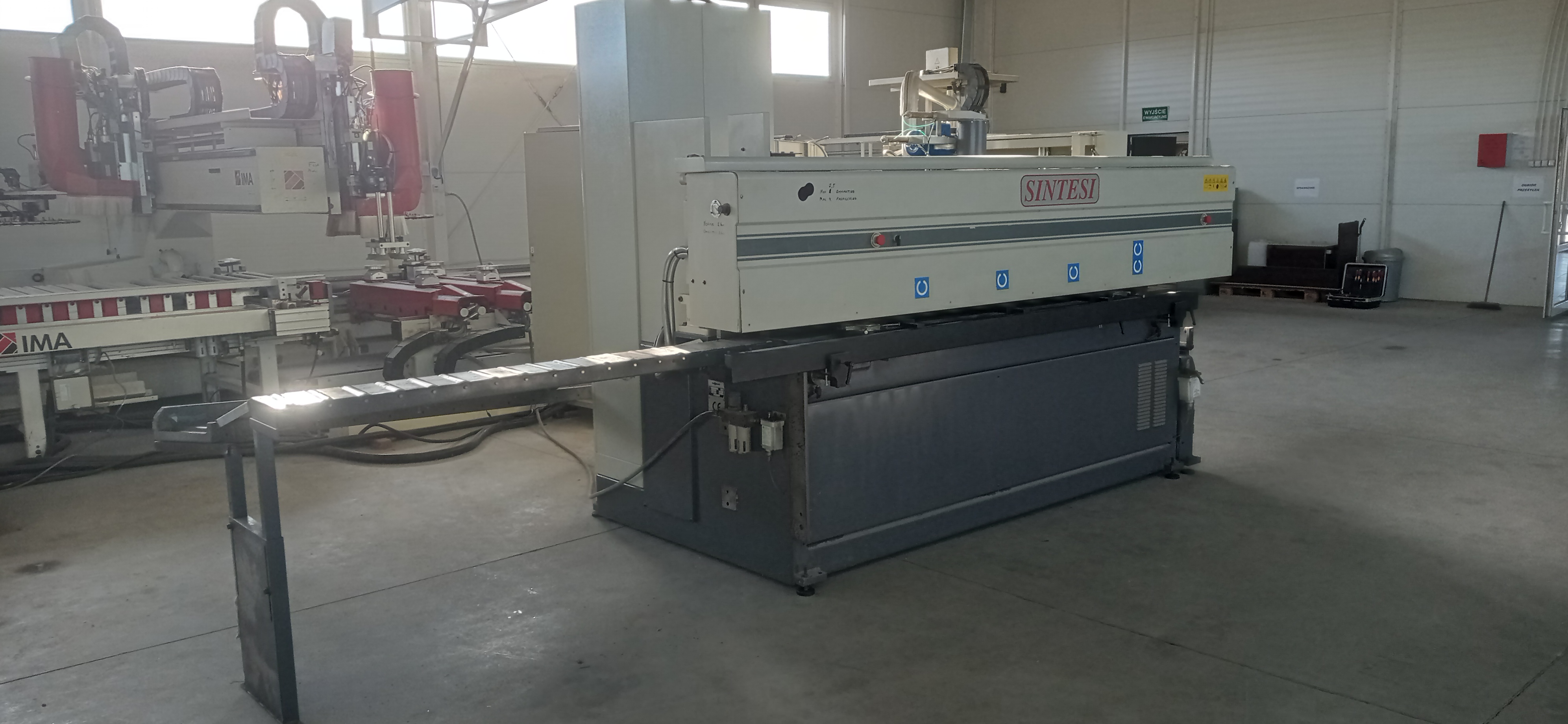

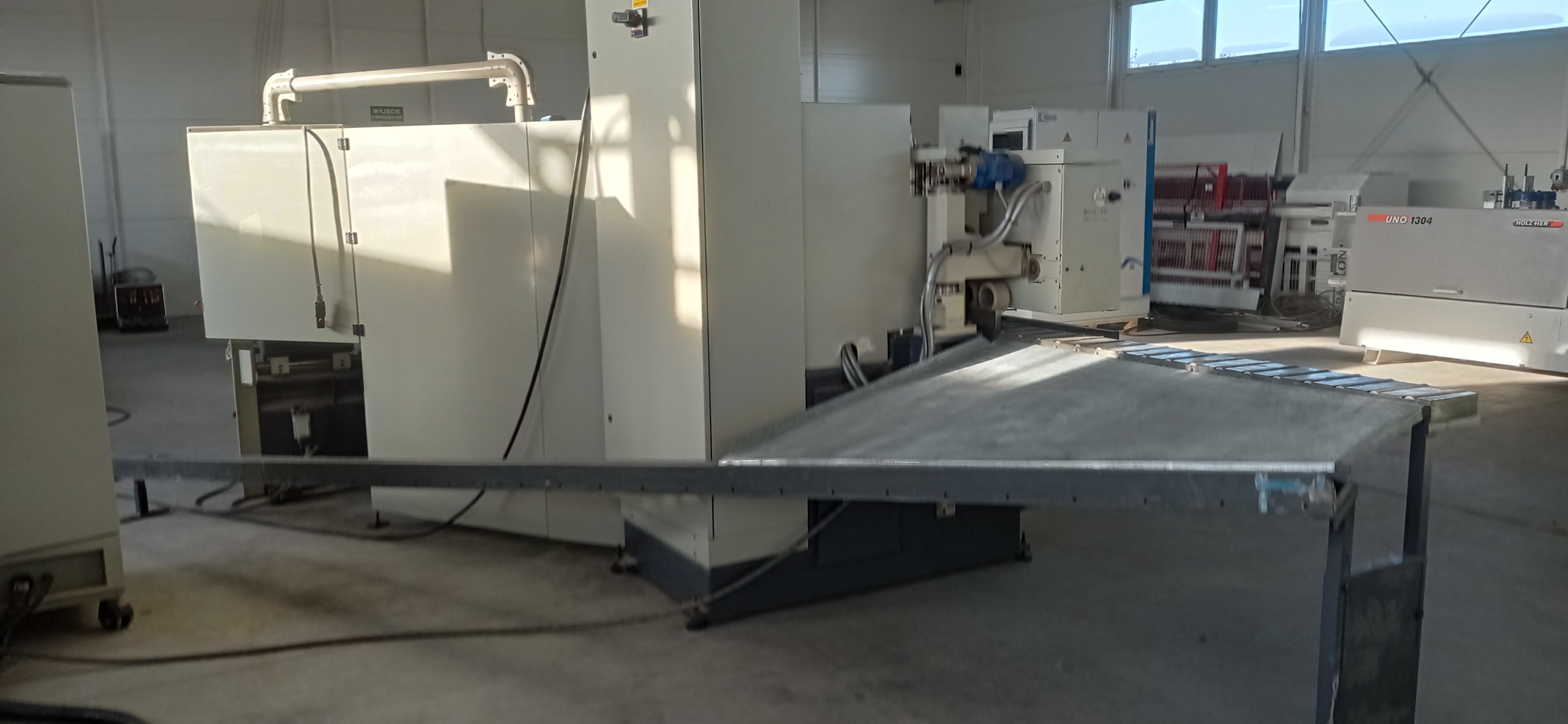

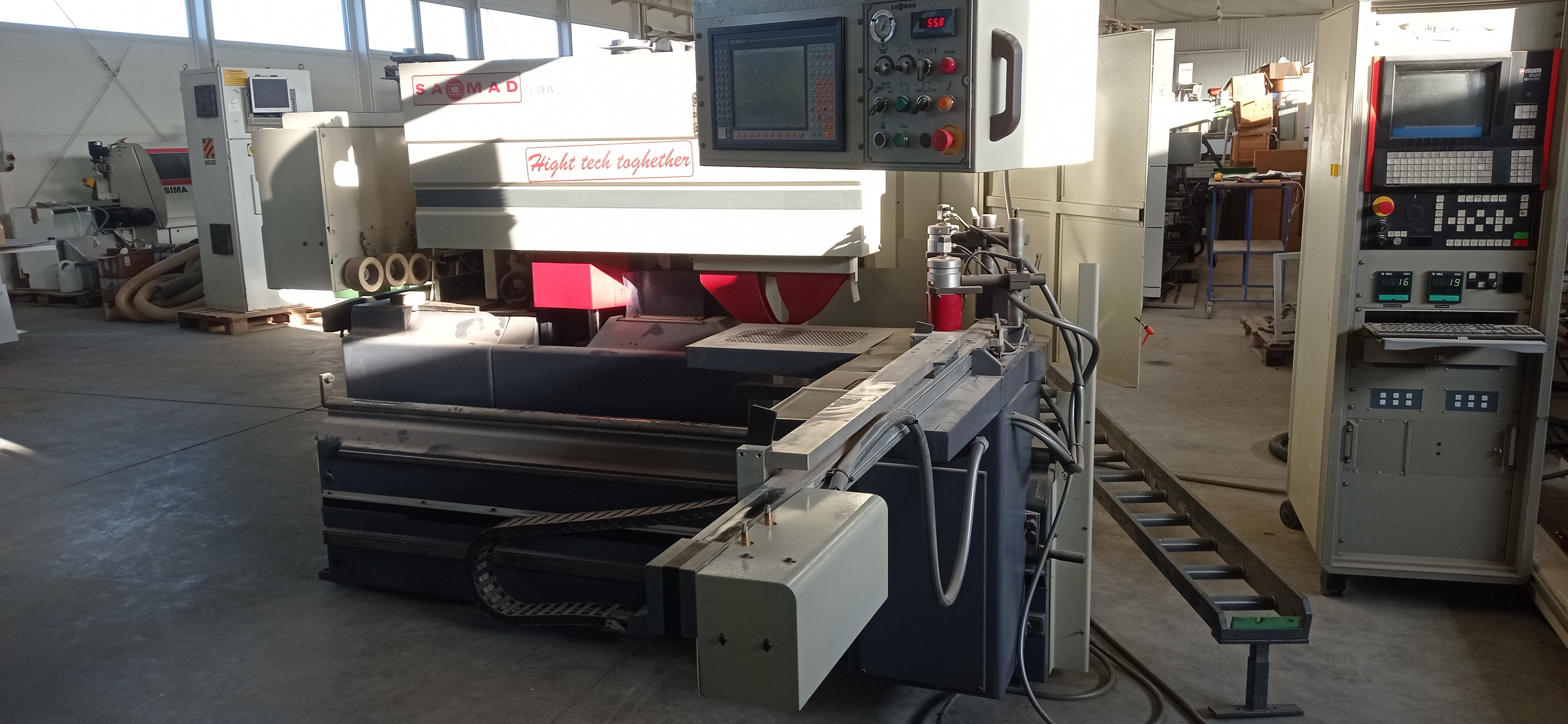

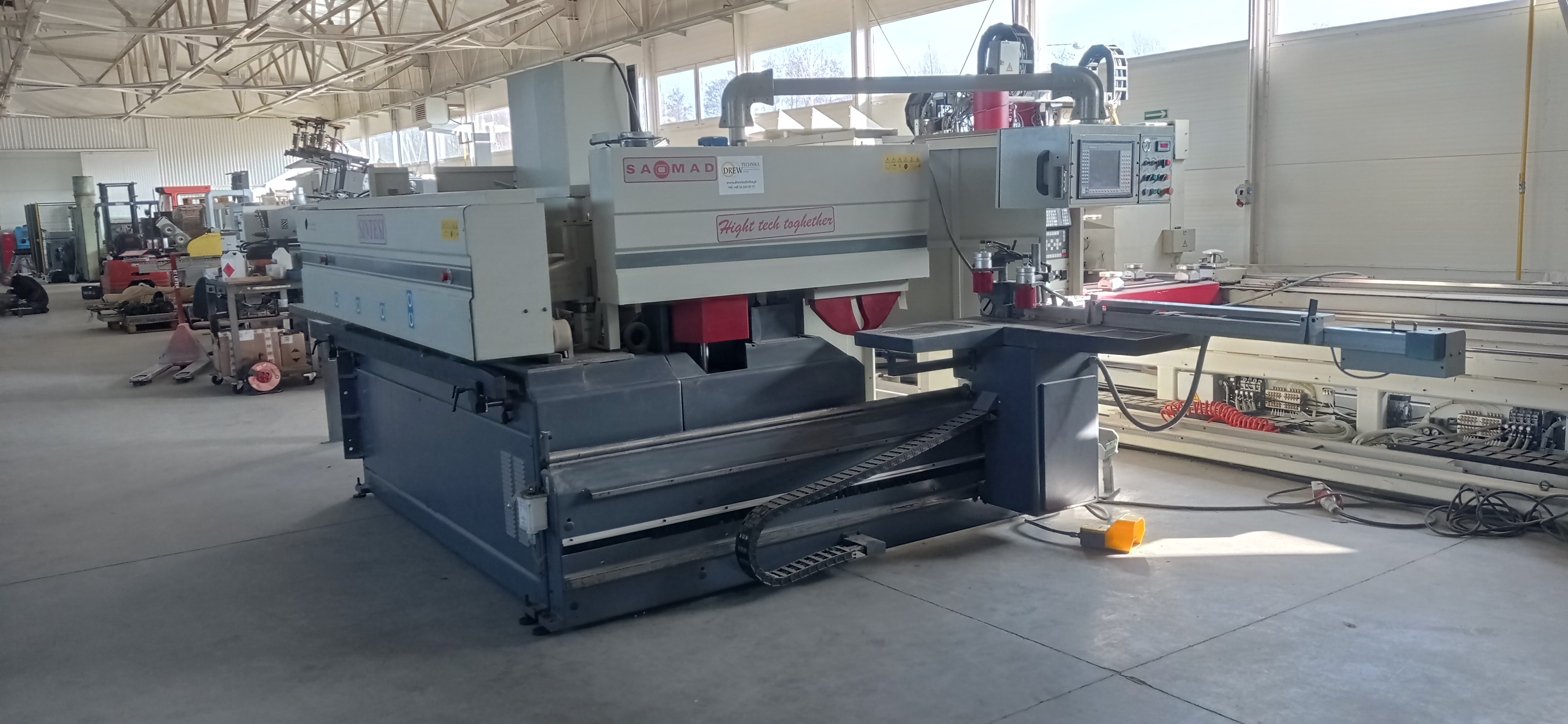

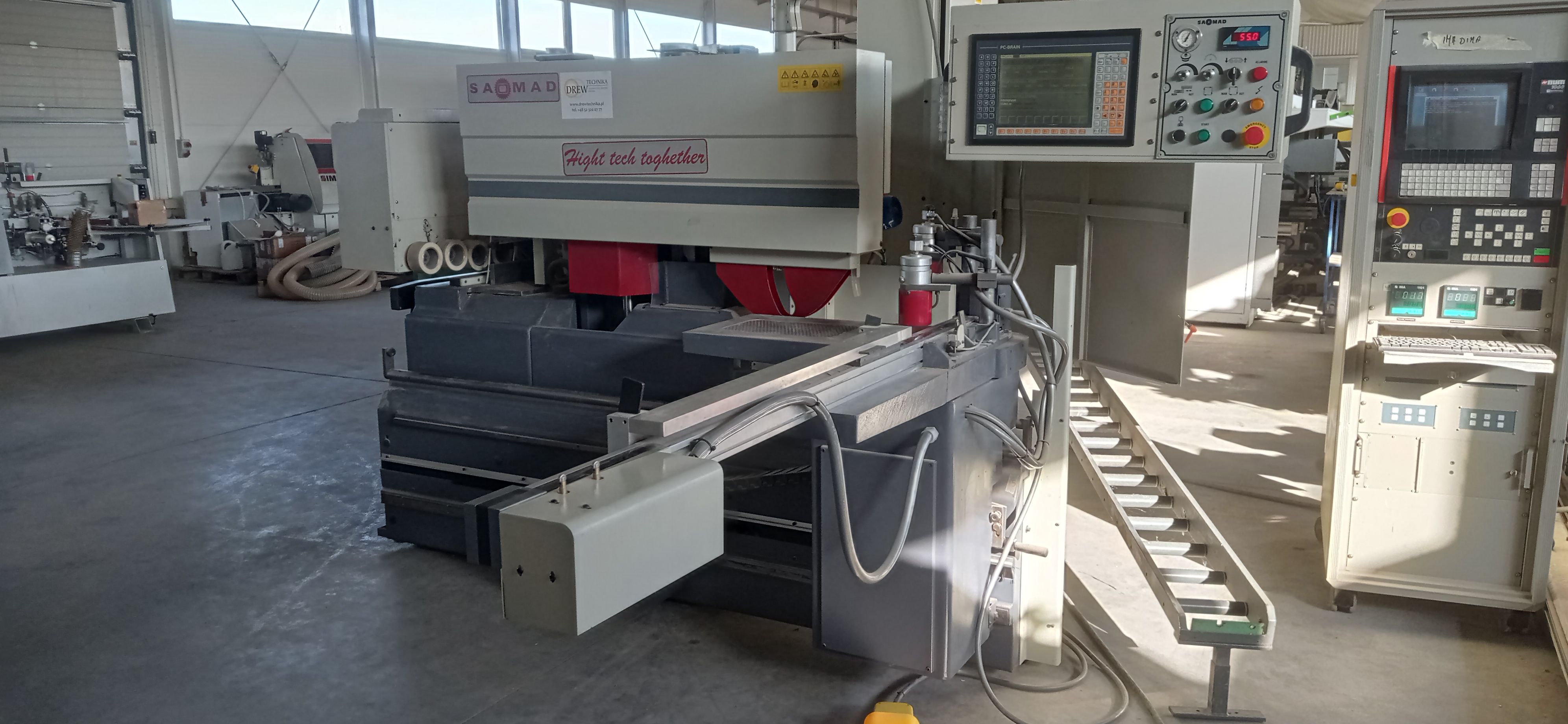

Saomad Sintesi CENTRUM OBRÓBCZE
CENTRUM OBRÓBCZE kątowe do stolarki budowlanej SAOMAD SINTESI
Rok produkcji 1999
Maszyna po remoncie kapitalnym Drew-Technika
Dane techniczne :
Pełna elastyczność produkcji :

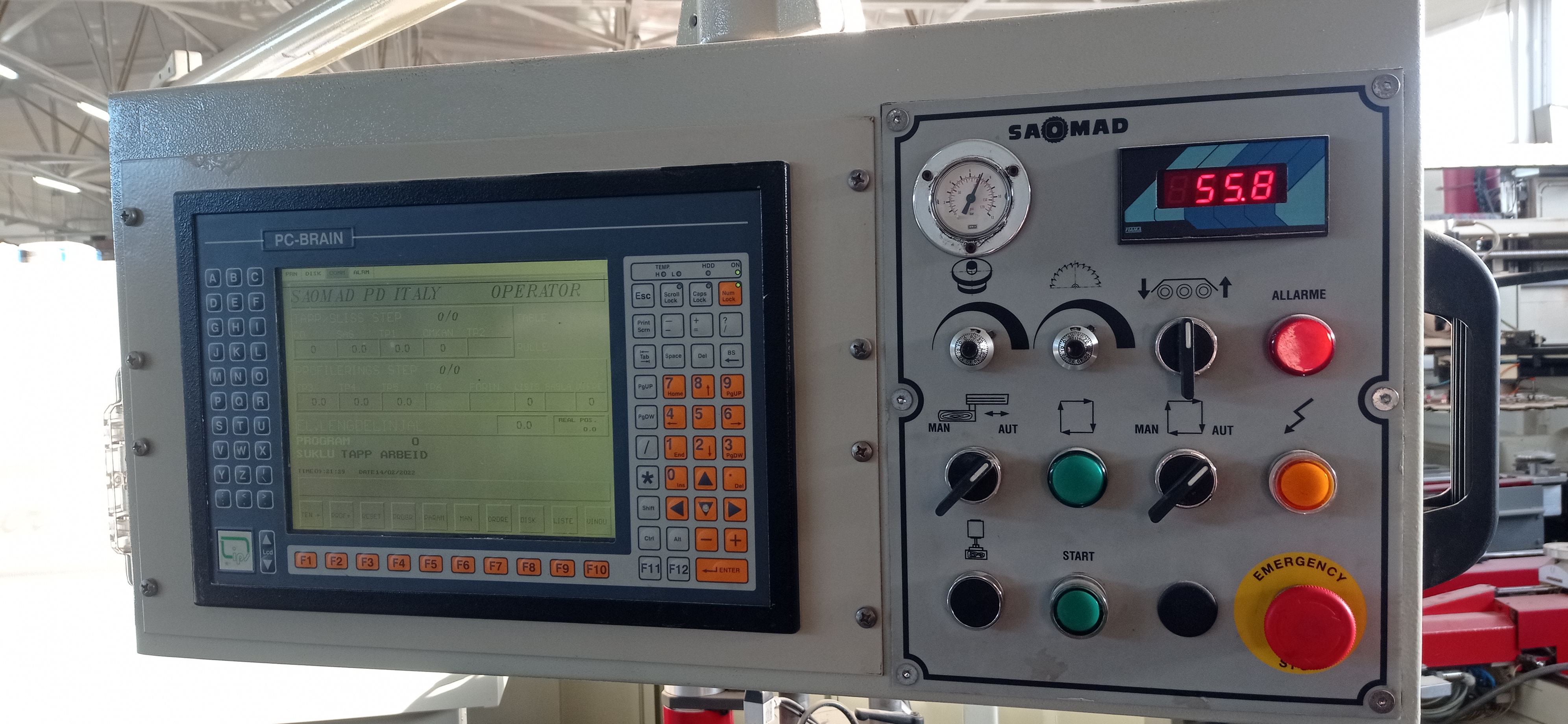

- Maszyna sterowana komputerowo, w pełni automatyczna
- Skoki głowic płynne – programowane z komputera
- Elektronicznie sterowany przymiar długości materiału
- Możliwość zapisywania programów produkcyjnych
Konfiguracja wrzecion :
I. Cześć czopująca :
1. piła ucinająca
moc silnika 3 kW.
prędkość 3000 obr/min.
max.średnica piły 400 mm.
max.wysokość cięcia 125 mm.
średnica wrzeciona fi 30 mm.

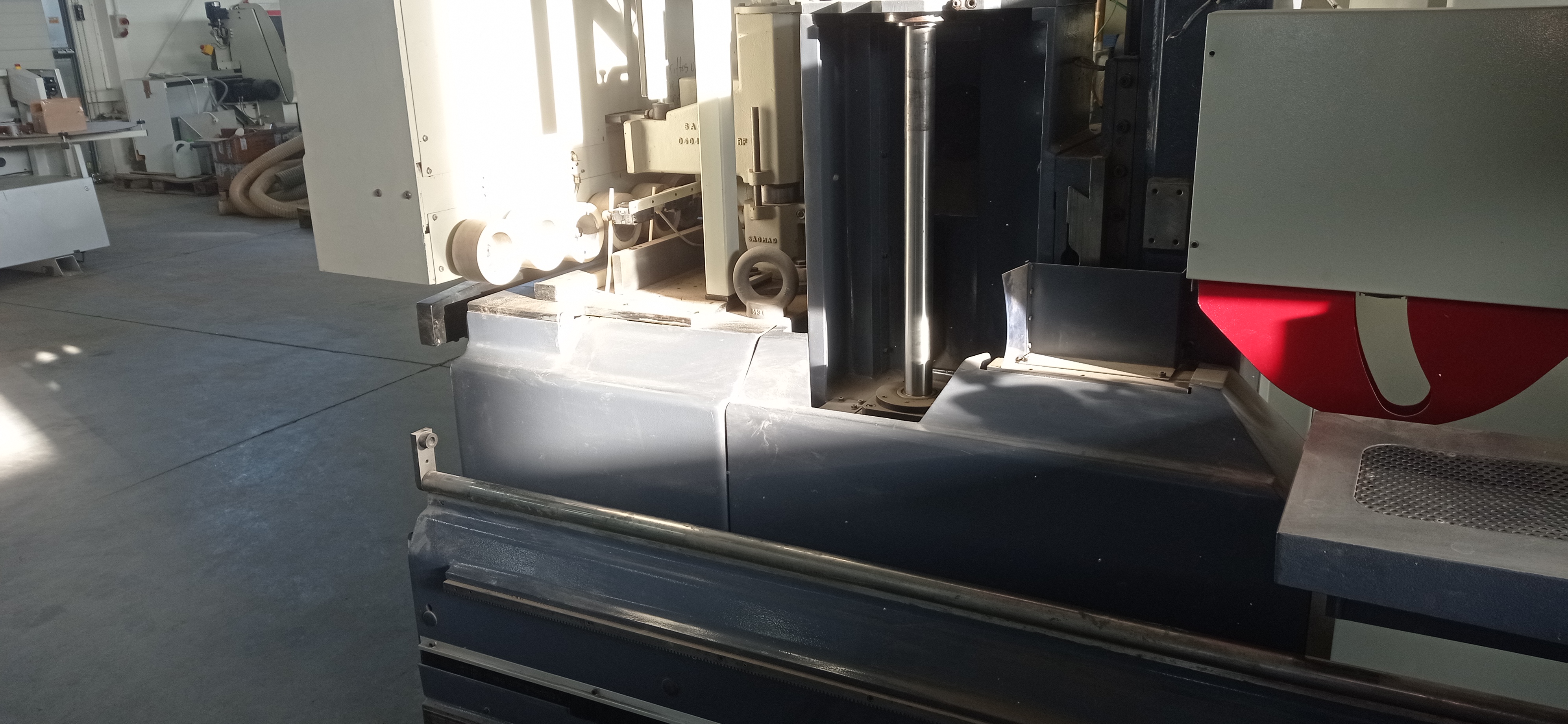

2. wrzeciono czopujące
średnica wrzeciona fi 50 mm.
wys.wrzeciona 620 mm.
prędkość 3200 obr/min.
moc silnika 7,5 kW.
max. średnica narzędzia 330 mm.
II .Część profilująca.
1. Wrzeciono współbieżne-przeciwbieżne
średnica wrzeciona fi 50 mm.
wys. wrzeciona 320 mm.
moc silnika 5,5 kW.
prędkość 6000 obr/min.
max. średnica narzędzia 240 mm.
narzędzie bazujące od 110-140 mm.
2. Wrzeciono profilujące
średnica wrzeciona fi 50 mm.
wys. wrzeciona 320 mm.
moc silnika 5,5 kW.
prędkość 6000 obr/min.
max. średnica narzędzia 240 mm.
3. Wręg na listwę przyszybową
agregat poziomy
moc silnika 2,2 kW.
max. średnica narzędzia 200 mm.
szer. narzędzia 10 mm.
predkość 6000 obr/min.
4. Wrzeciono profilujące
średnica wrzeciona fi 50 mm.
wys. wrzeciona 320 mm.
moc silnika 5,5 kW.
prędkość 6000 obr/min.
max. średnica narzędzia 240 mm.
5. Piła do listwy przyszybowej
moc silnika 2,2 kW.
prędkość 6000 obr/min.
max. średnica piły 200 mm.
średnica wrzeciona fi 50 mm.

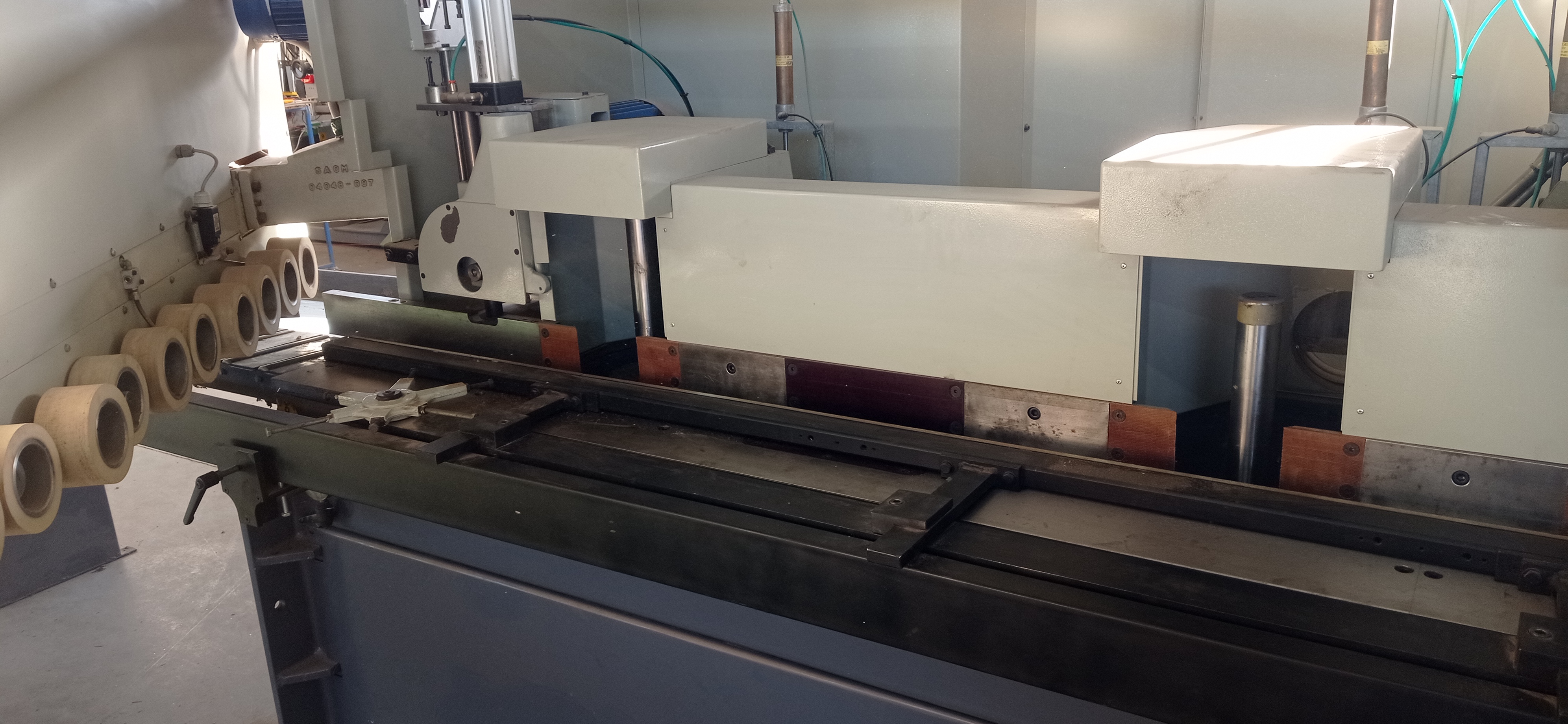

Podajnik zwrotny
moc silnika 0,75 kW.
średnica rolek fi. 120 mm.
odległość pomiędzy rolkami 130 mm.
ilość rolek 18 szt.
ciśnienie min. 6 bar.
posuw od 2,5-15 m/min.
Dane dodatkowe:
szer. 2700 mm.
dł. 3600 mm.
wys. 2100 mm.
waga 5000 kg.
UWAGA!! Maszyna po kapitalnym remoncie!!
Zapraszamy na próby do naszego zakładu remontowego.
Powiązane
-
WEINIG UNICONTROL 10 Centrum kątowe do okien
Centrum kątowe do okien WEINIG UNICONTROL 10- Rok produkcji 1990
SZCZEGÓŁY TECHNICZNE
- Liczba wrzecion czopujących 1
- Liczba wrzecion profilujących 2
- Długość wrzeciona czopującego mm 300
- Długość wrzeciona profilującego mm 295
- Stała wysokość skoku mm 100
- Wyposażone do profilowania
- Sterowanie tylko włączyć wyłączyć wrzeciono
- Wrzeciono pod okucie osobno
- Średnica wrzeciona mm 50
- Zakres pracy narzędzia profilującego mm 232
- Zakres pracy narzędzia czopującego mm 360
- Długość materiału max mm 2600
- Odcinanie listwy przyszybowej
- Powrót materiału – transport rolkowy łukowy
- Motor główny kW 11
- Posuw max m/min 8
-
Wiertarka przelotowa Biesse Sintech
Dane techniczne:
Rok produkcji 1996
Maksymalna długość wierconego elementu 2700 mm
Minimalna długość wierconego elementu 210 mm
Maksymalna szerokość wierconego elementu 1200 mm
Minimalna szerokość wierconego elementu 100 mm
Maksymalna wysokość wierconego elementu 70 mm
Minimalna wysokość wierconego elementu 10 mm
Kasety wiertarskie dolne 6szt po 11 wrzecion
Kasety wiertarskie górne 3szt, przystosowane do wiercenia pod zawiasy puszkowe wraz z wkrętami euro
Wrzeciona wiertarskie poziome , z prawej strony 24szt, z lewej strony 24szt
Cyfrowe pozycjonowanie głowic wiertarskich
Sterowanie za pomocą programu NC 400
Zapotrzebowanie na powietrze atmosferyczne min 7 bar
Moc przyłącza 35 kW
-
Pilarka panelowa CASADEI AXO 300
Dane techniczne:
Rok produkcji 2013
Długość cięcia 3200 x 3200 mm
Wysokość cięcia: 87 mm
Prędkość posuwu piły: 6-30m/min
Średnica piły głównej 350mm
Obroty piły głównej 3900 obr./min
Średnica podcinaka 160mm
Moc silnika piły głównej 7,5 kW
Moc silnika piły podcinacza 1,5 kW
Tablica sterownicza ze sterowaniem PC+PLC
Wymiary zewnętrzne maszyny (5690 x 4277)mm
-

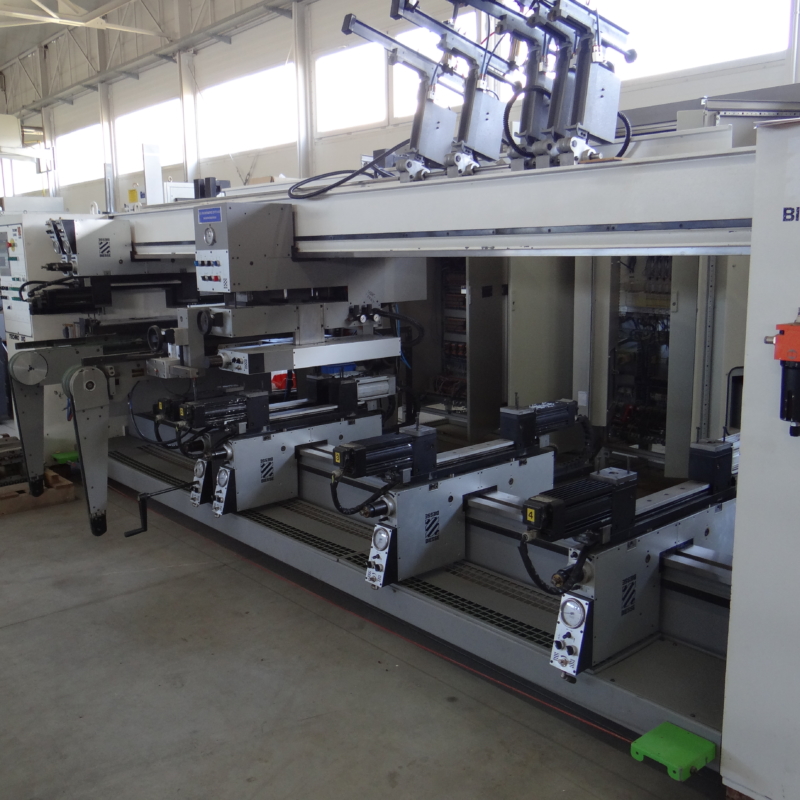

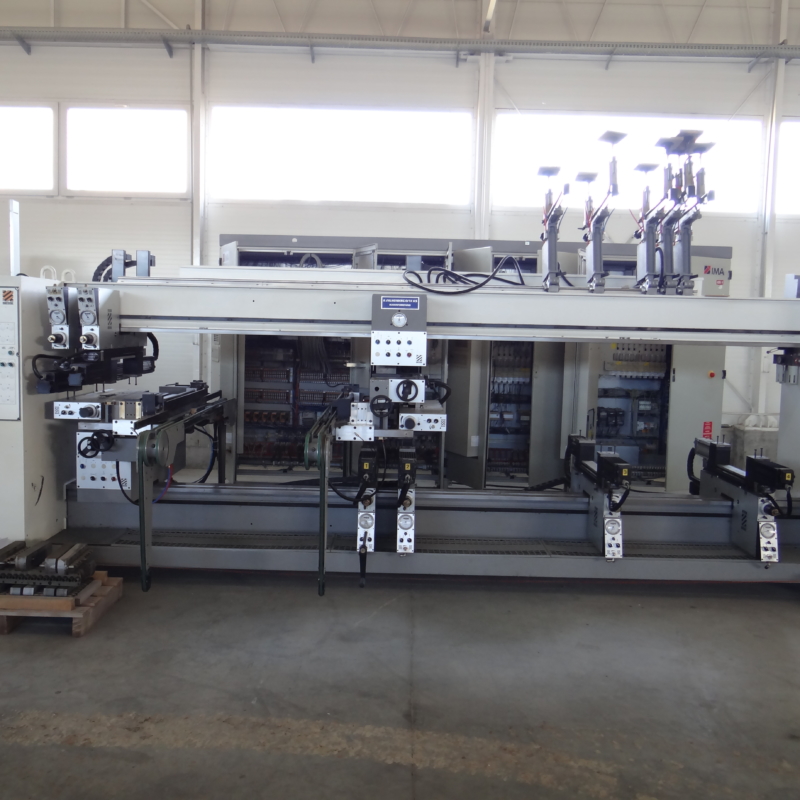

Wiertarka przelotowa Biesse Technologic
