Essepigi Composit 320 formatyzerko-wiertarka 2-stronna

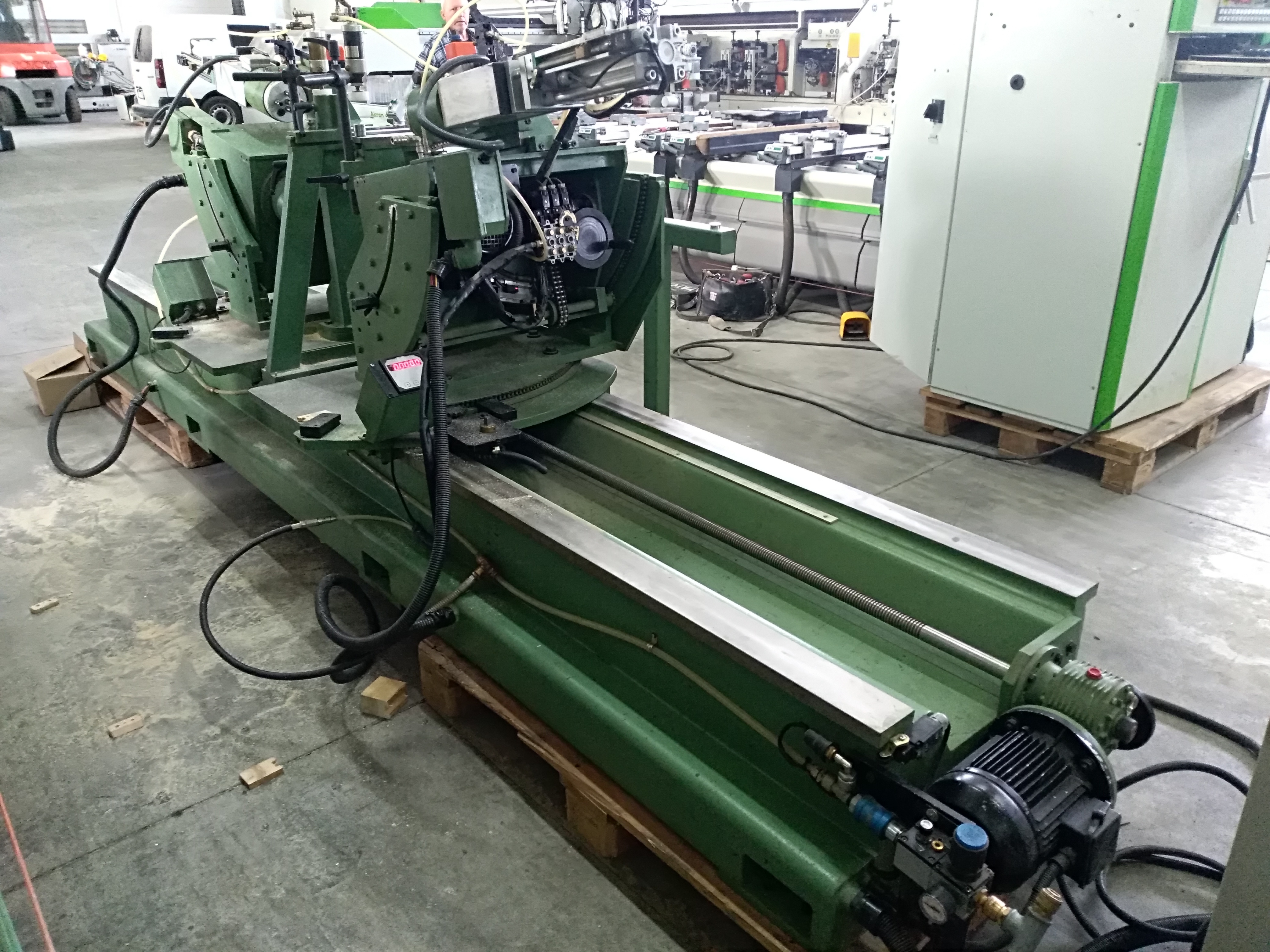

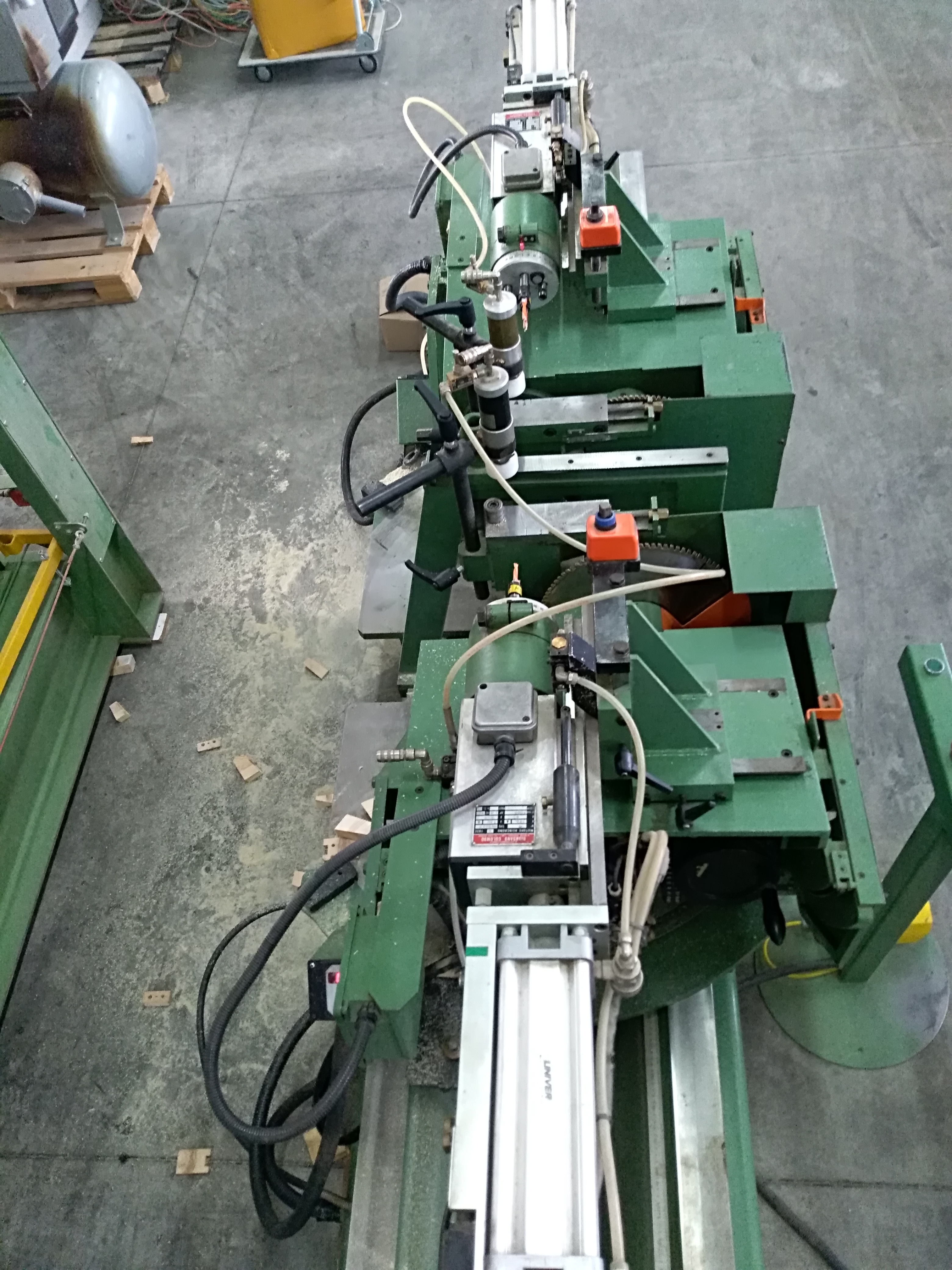

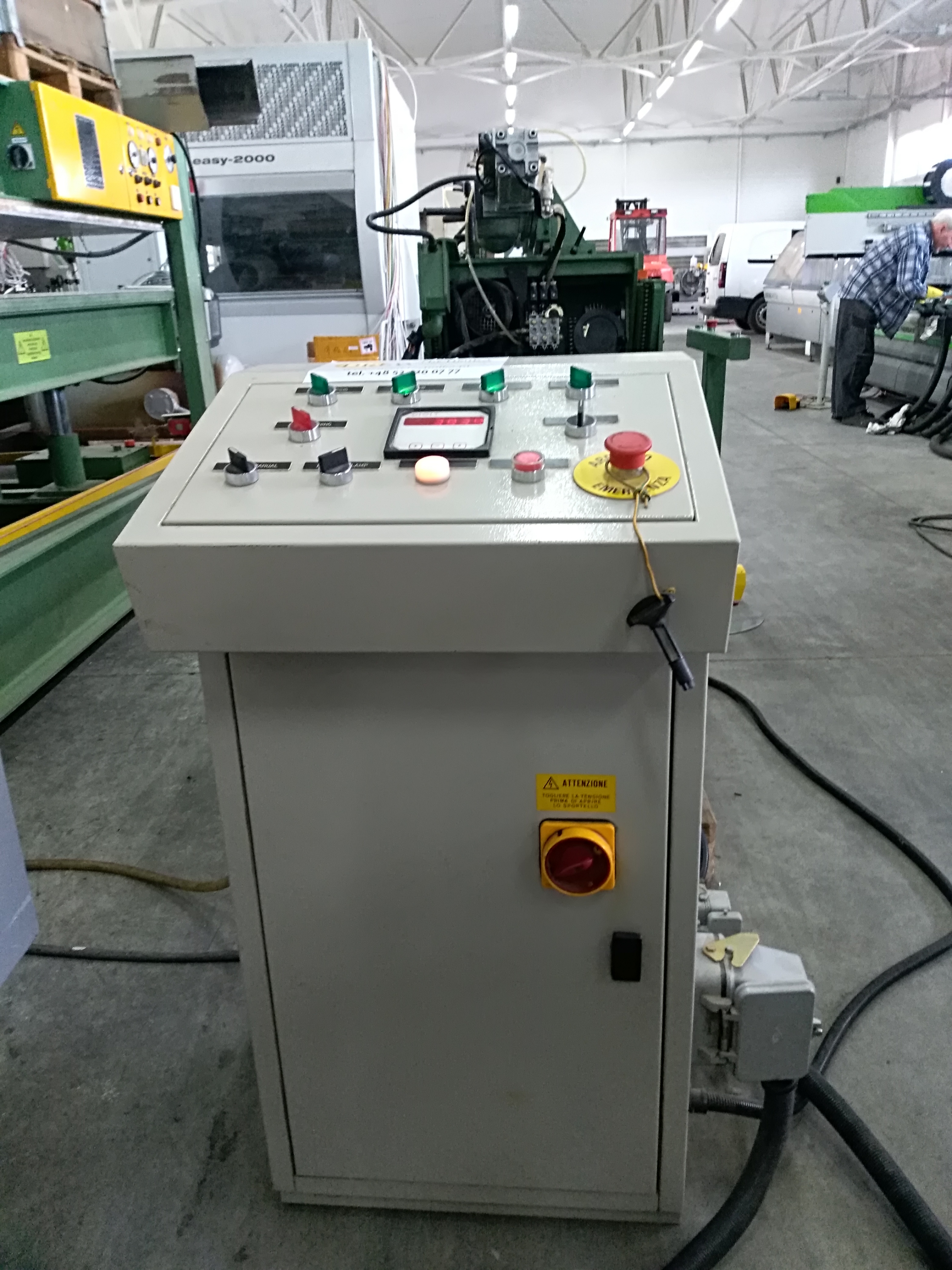

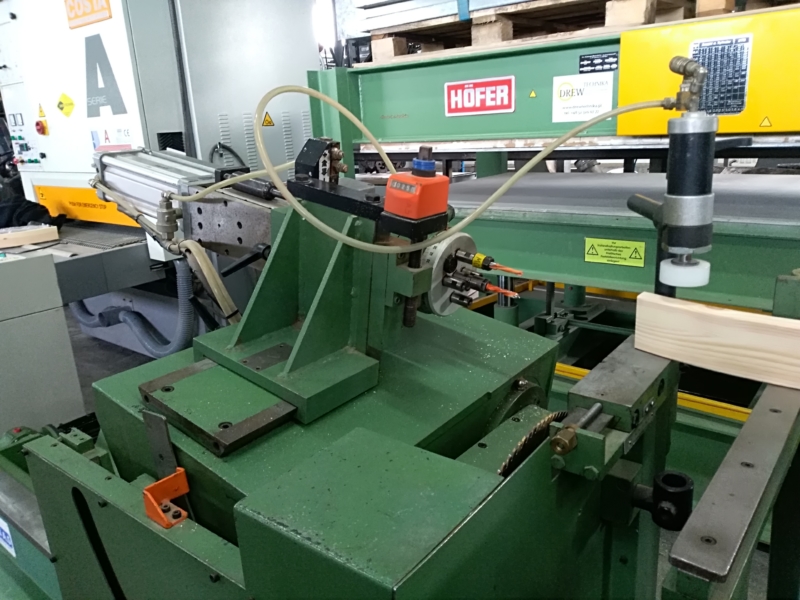

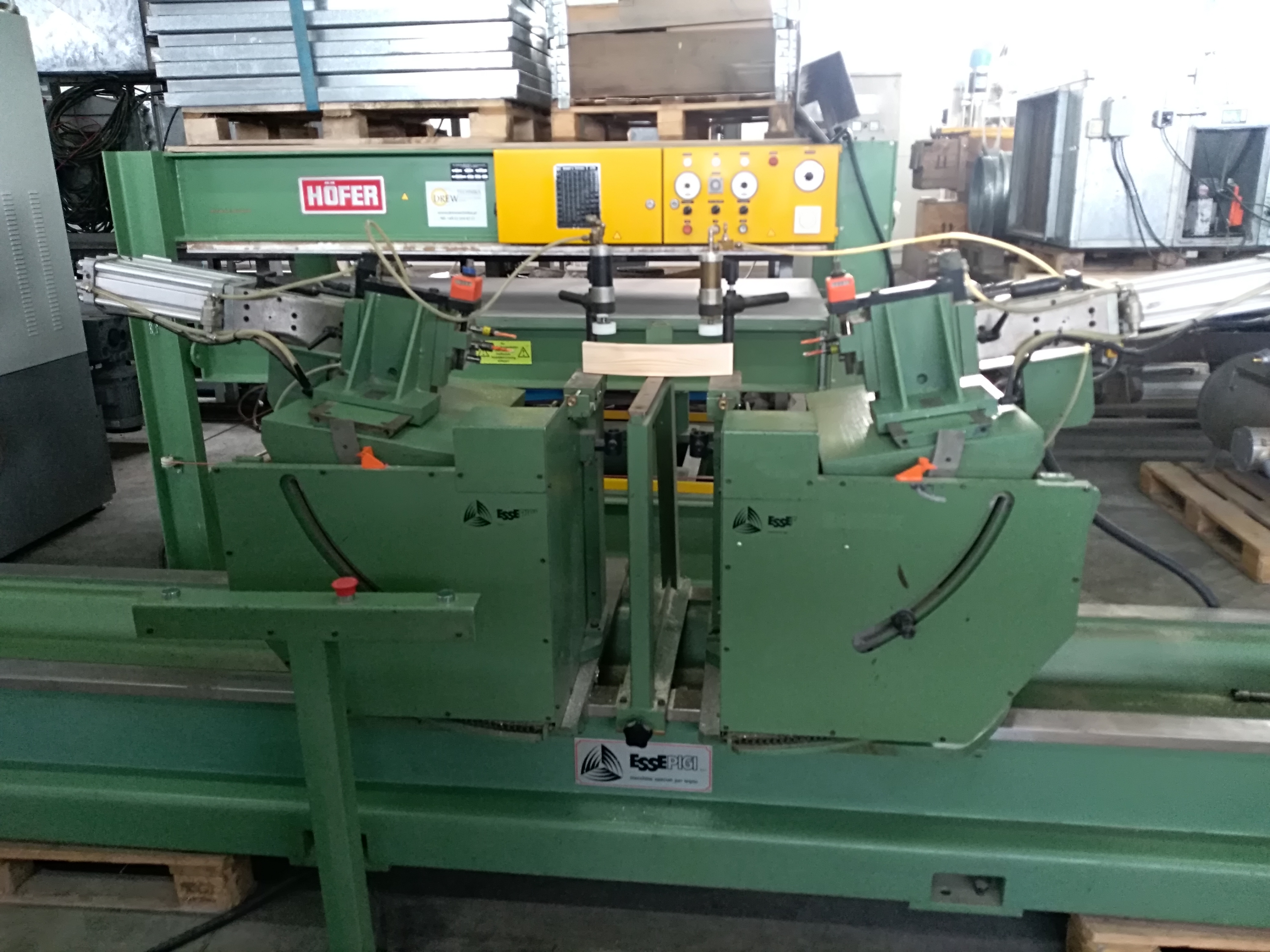

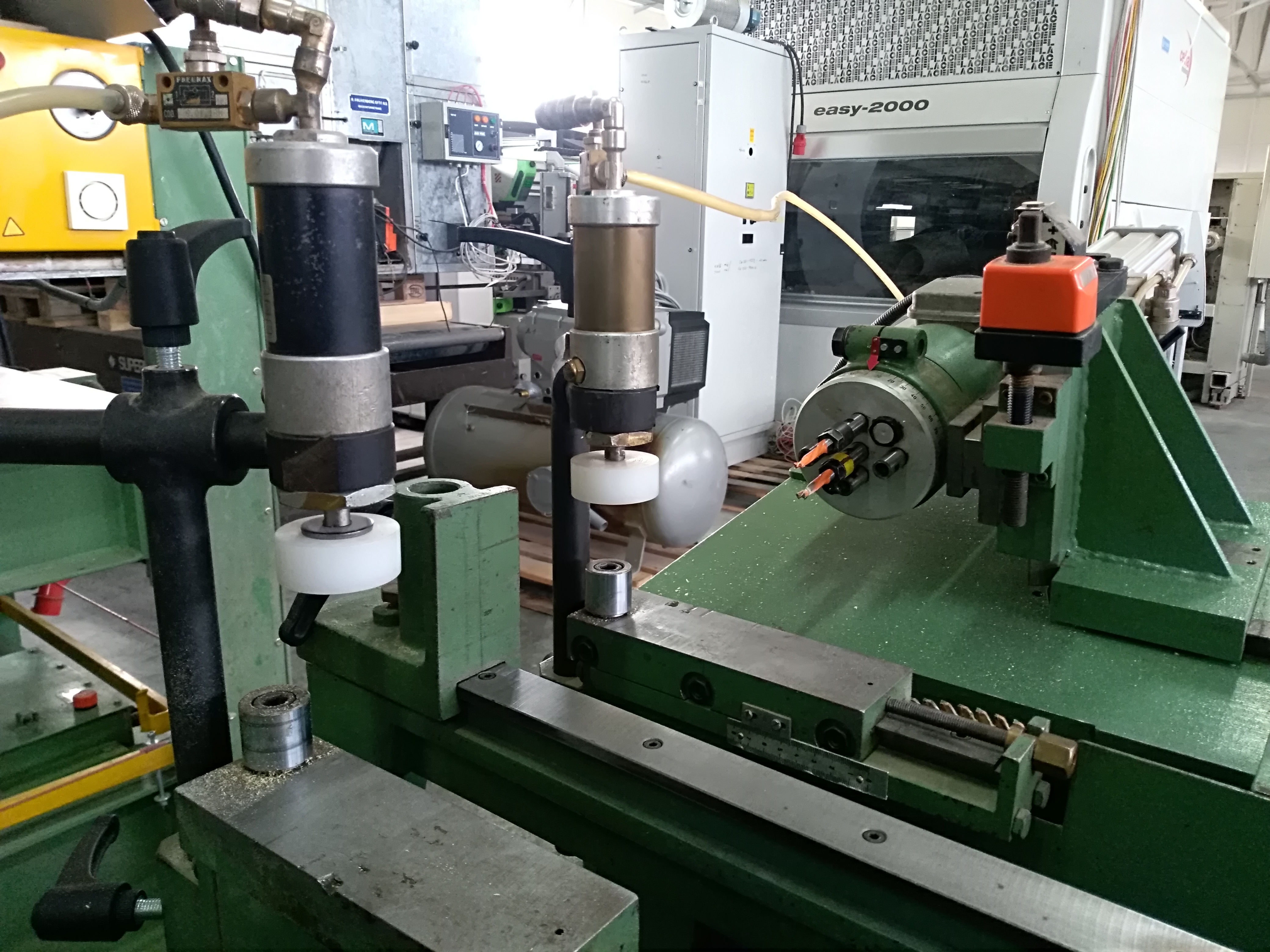

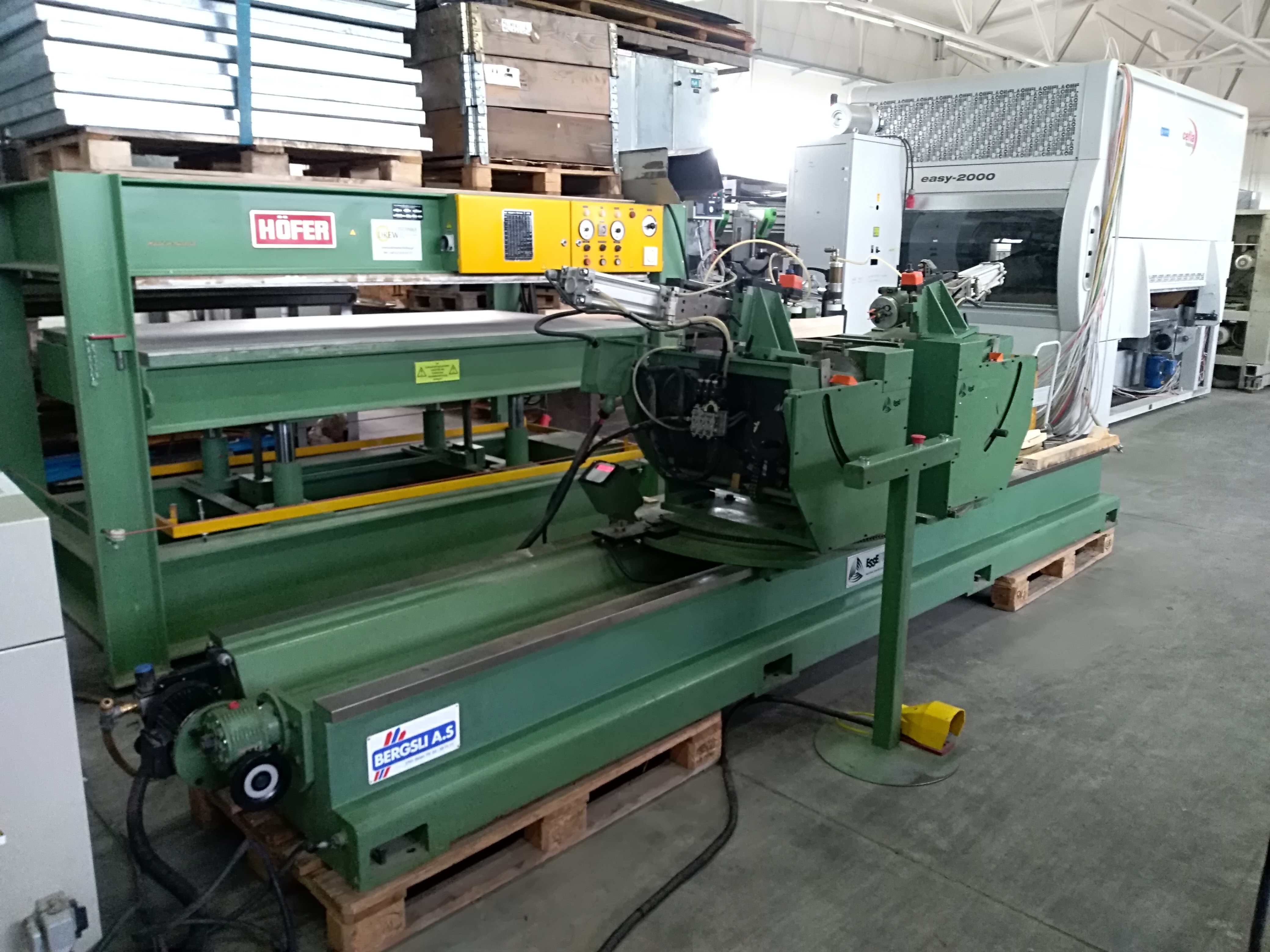

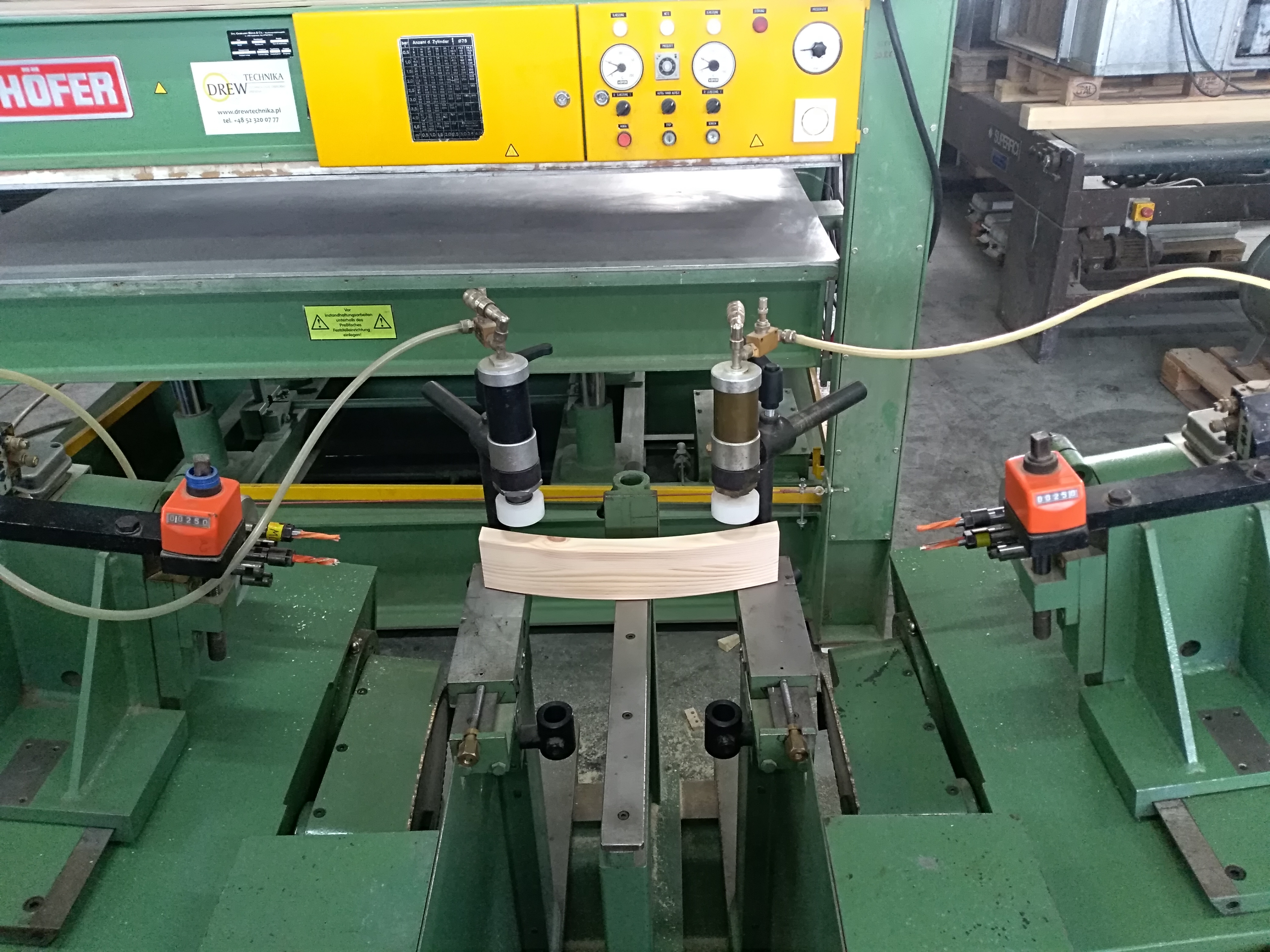

Formatyzerko wiertarka ESSEPIGI COMPOSIT 320 D.A
Stan: po przeglądzie technicznym, gotowa do pracy
Rok produkcji 1992
Funkcje maszyny : Dwupiła kątowa z dwustronnym wierceniem
Dane techniczne:
maszyna 2 stronna
cykl pracy – automatyczny
czas trwania cyklu ok. 5 sek
szerokość robocza max. od 180-3100 mm
agregaty ustawiane kątowo w dwóch płaszczyznach
elektromotoryczne przestawianie szerokości roboczej
Wymiary gabarytowe:
4200x1300x1400 mm
waga:2100 kg
Powiązane
-
HOMAG KL76 A3/S2
Okleiniarka wąskich płaszczyzn HOMAG KL76 A3/S2
Stan: po kapitalnym remoncie, gotowa do pracy
Rok produkcji : 2000
Dane techniczne :
Grubość okleiny w rolce : 0,3-3mm
Wysokość obrabianego elementu : 12-60 mm
Prędkość posuwu max : 24 m/min
Sterowanie numeryczne : HOMATIC NC21
Zapotrzebowanie energii : 22kW
Długość maszyny : 7845mm
Konfiguracja agregatów obróbczych :
- Frezy wstępne
- Piły kapujące
- Frezy góra/dół – prosto
- Frezy góra/dół – radius; sterowane silnikami servo z komputera (4 silniki)
- Kopiały kantów (4 silniki)
- Cykliny profilowe
- Cykliny płaskie
- Polerki
-
Okleiniarka Bi-Matic Master 6.5
Stan: do remontu (niesprawny sterownik); poza tym wszystkie agregaty elektrycznie sprawne
Rok produkcji 2000
Dane techniczne:
Konfiguracja maszyny :
2 frezy wstępne
Sekcja aplikacji kleju/podania taśmy
Podwójne piły kapujące
Frezy góra/dół
2 agregaty zarabiające naroża
Cyklina
Polerka
Dwa magazyny rolek z nożycami obcinającymi
Grubość okleiny max 5mm
Wysokość okleiny mac 60mm
Min długość płyty 180mm
Min szer materiału 95mm
Max posuw 10m/min
Długość maszyny 5500mm
Zapotrzebowanie na powietrze atmosferyczne 6bar
Waga 3000kg
-
Wiertarka przelotowa Biesse Technologic
Automatyczna wiertarka przelotowa BIESSE TECHNOLOGIC
Stan: funkcjonalnie sprawna
Rok produkcji 1994
Dane techniczne:
Lewa horyzontalna głowica wiertarska wraz z 20 uchwytami wiertarskimi cc 32 mm napęd 1 motor AC.
Prawa horyzontalna głowica wiertarska wraz z 20 uchwytami wiertarskimi cc 32 mm napęd 1 motor AC.
Elektroniczne sterowanie 3 osiek, do ustawienia tylnych stoperów oraz do pozycjonowania prawej, horyzontalnej głowicy wiertarskiej (ustawienie długości płyty)
4 suportów od dołu, każdy z dwoma głowicami a 10 uchwytów cc 32 mm i dwoma silnikami (1,8 kW)
2 suporty od góry, każdy z dwoma głowicami a 10 uchwytów cc 32 mm i dwoma silnikami (1,8 kW)
Monitor do odczytu rozmiarów płyty oraz czasów, kolejności wierceń.
PLC autodiagnoza kodów awaryjnych.
Micro wyłączniki na back stoperach do ustawienia dokładnej pozycji elementu do wiercenia.
Prawa horyzontalna głowica, suport, posiada zmotoryzowany ruch i dwie szybkości, szybko i wolno.
Dwa transportery, każdy z oddzielnym silnikiem, do transportu elementów do i od maszyny.
Regulowane blokady docisku elementów od przodu w stronę back stoperów.
Pneumatyczne podnoszenie i opuszczanie lewego i prawego transportera.
Oświetlenie pola roboczego maszyny.
Opcja do wiercenia pionowego i horyzontalnego jednocześnie lub oddzielnie.
Naprowadzający do maszyny transporter o długości 670 mm.
Wyprowadzający od maszyny transporter o długości 670 mm.
Pneumatyczny docisk, od góry, elektów do podpórek.
Osprzęt do odprowadzania wiórów do centralnego wyciągu.
Wszystkie suporty są przygotowane do 360 stopni obrotu głowic wiertarskich oraz i blokady ich w pożądanej pozycji.
Możliwość ustawień suportów od przodu maszyny:
- Ustawienia suportów w kierunku przelotowym, odczyt na zegarze analogowym.
- Pneumatyczny hamulec suportów.
- Regulacja głębokości wierceń.
- Regulacja ustawiania jałowego wierteł od płyty, pozycja wyjściowa wierteł.
- Digitalny odczyt pozycji bocznej suportu.
Maksymalna długość wierconego elementu 2700 mm
Minimalna długość wierconego elementu 210 mm
Maksymalna szerokość wierconego elementu 1200 mm
Minimalna szerokość wierconego elementu 100 mm
Maksymalna wysokość wierconego elementu 70 mm
Minimalna wysokość wierconego elementu 10 mm
Cyfrowe pozycjonowanie głowic wiertarskich
Sterowanie za pomocą programu NC 400
Zapotrzebowanie na powietrze atmosferyczne min 7 bar
Moc przyłącza 35 kW
-
WEINIG UNICONTROL 10 Centrum kątowe do okien
Centrum kątowe do okien WEINIG UNICONTROL 10
Stan: funkcjonalnie sprawne
Rok produkcji 1990
Dane techniczne:
– Piła odcinająca
– Wrzeciono czopujące
– Wrzeciono profilujące
Automatyczny kontraprofil
Stała wysokość skoku
Przezbrajanie hydrauliczne wrzecion
Średnica wrzeciona mm 50
Powrót materiału – transport rolkowy
