Wiertarka przelotowa Biesse Technologic

Wiertarka przelotowa Biesse Technologic

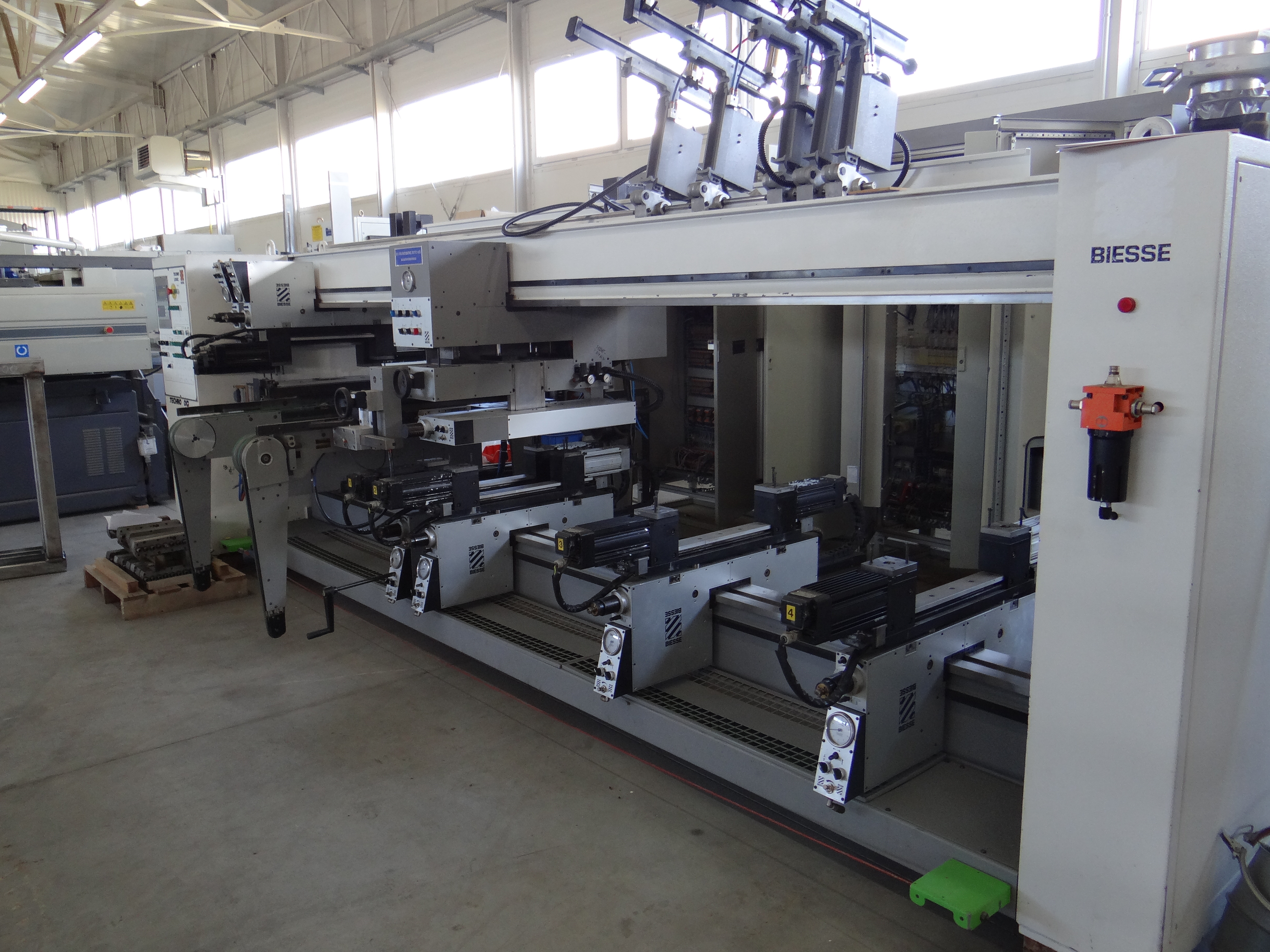

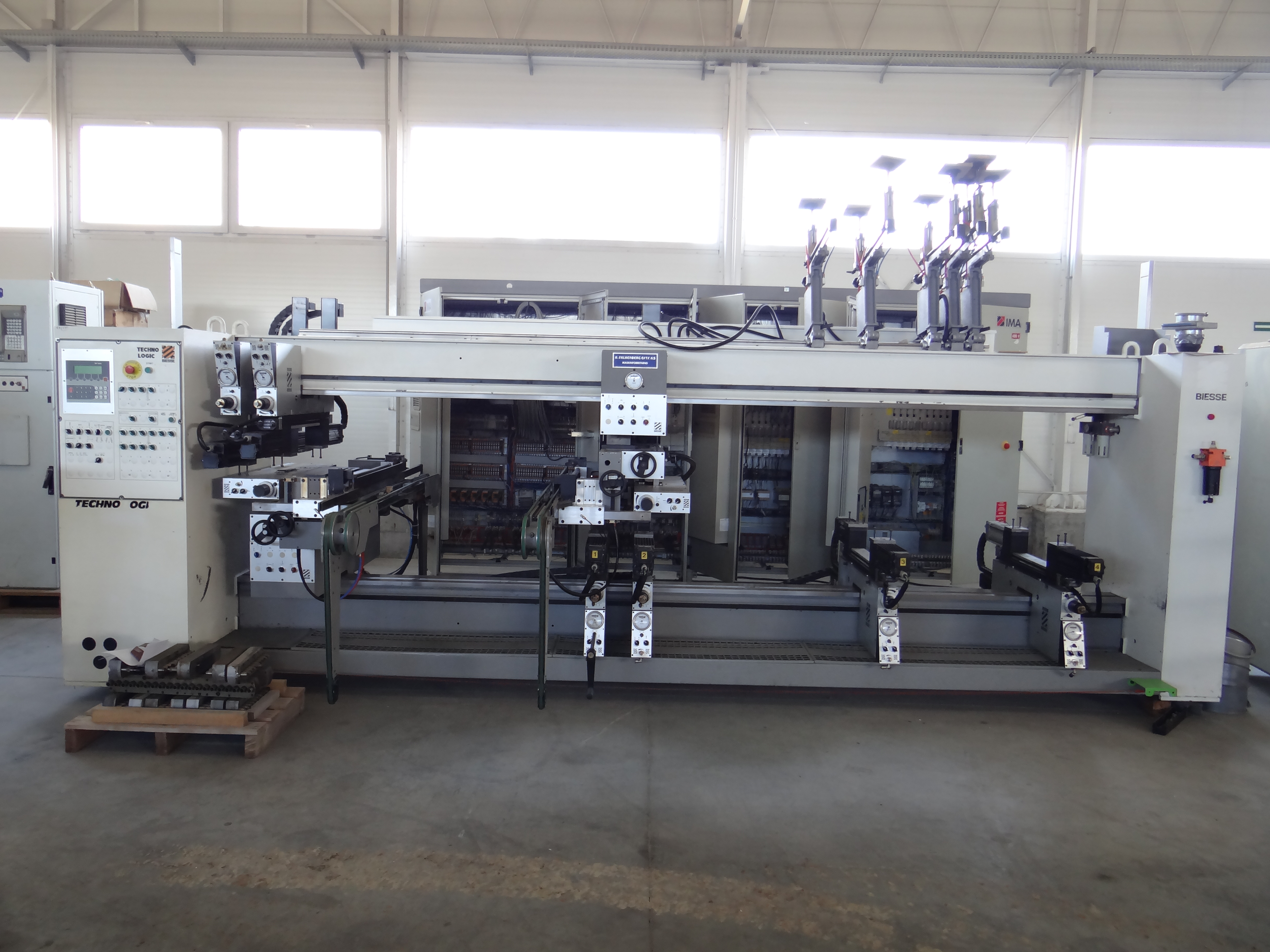

Automatyczna wiertarka przelotowa BIESSE TECHNOLOGIC

Dane techniczne:

Rok produkcji 1994

  1. Lewa horyzontalna głowica wiertarska wraz z 20 uchwytami wiertarskimi cc 32 mm napęd 1 motor AC.
  2. Prawa horyzontalna głowica wiertarska wraz z 20 uchwytami wiertarskimi cc 32 mm napęd 1 motor AC.
  3. Elektroniczne sterowanie 3 osiek, do ustawienia tylnych stoperów  oraz do pozycjonowania prawej, horyzontalnej głowicy wiertarskiej (ustawienie długości płyty) .

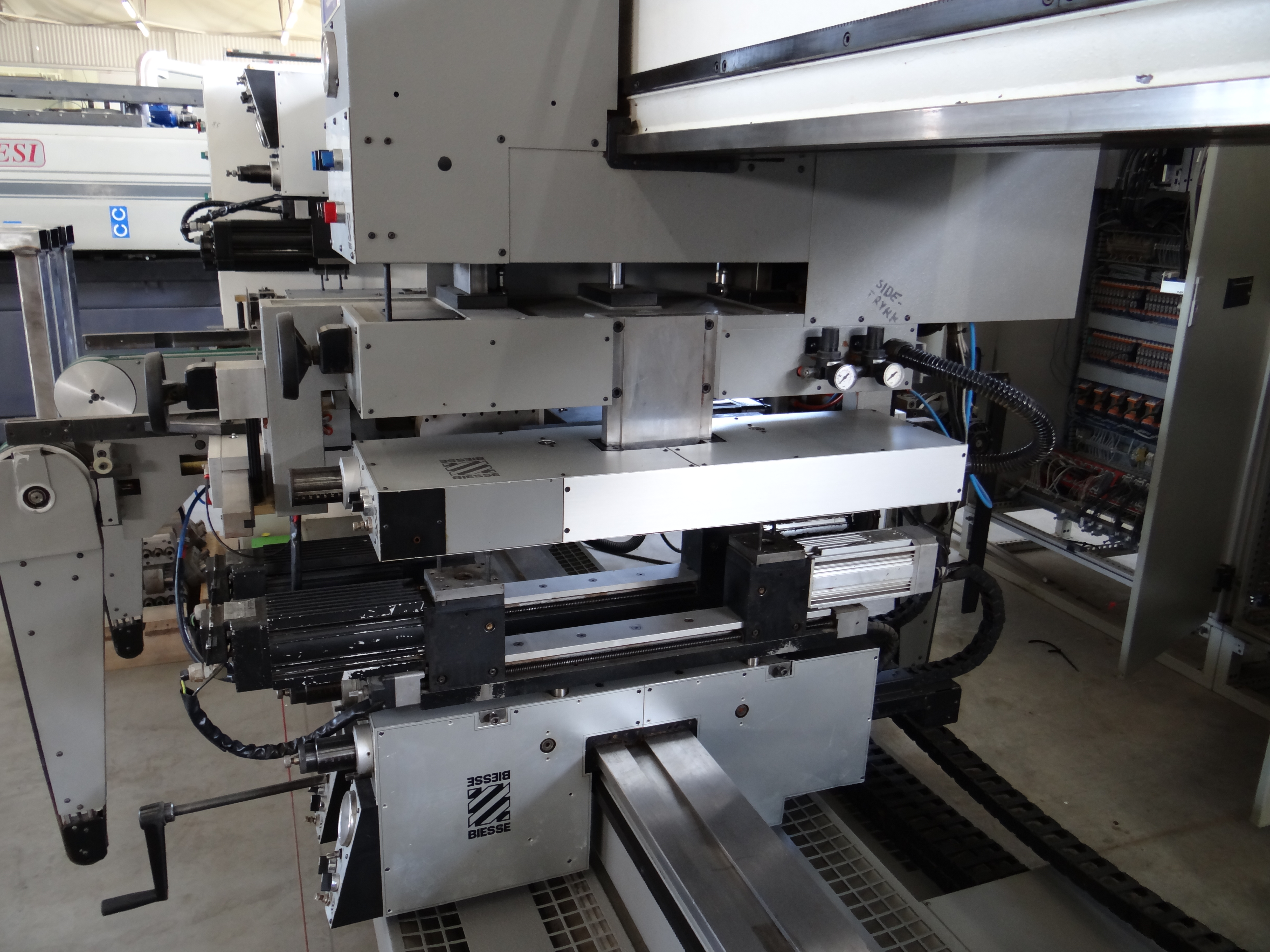

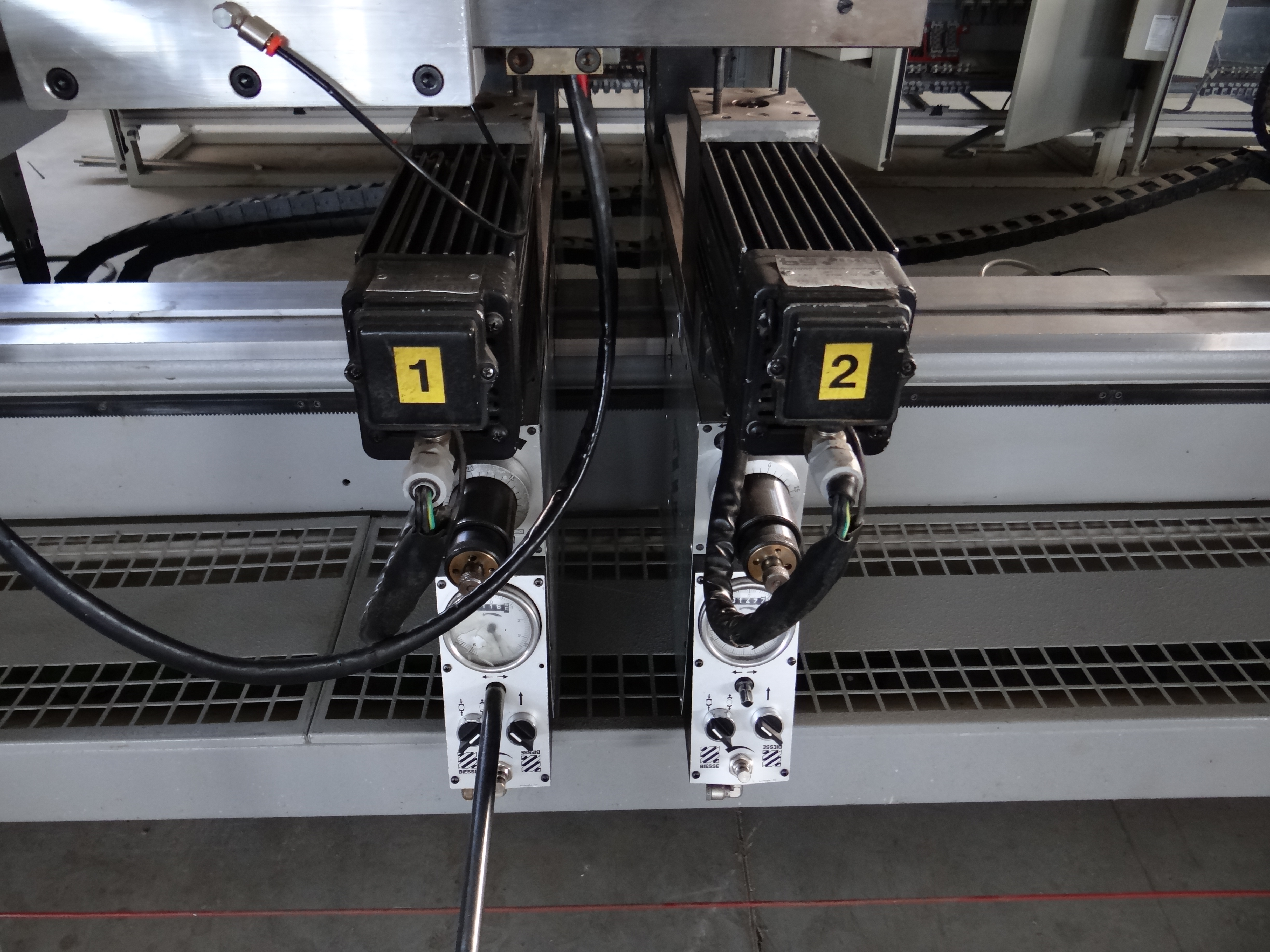

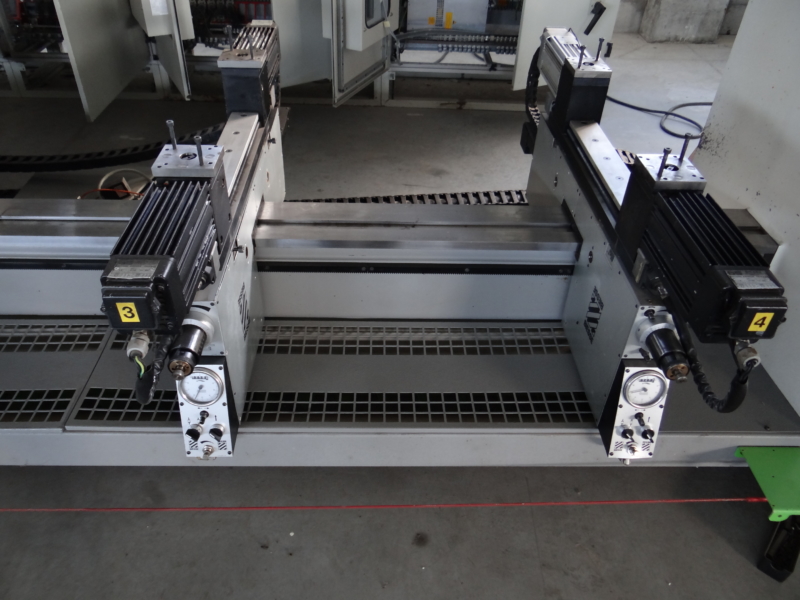

  4. 5 suportów od dołu, każdy z dwoma głowicami a 10 uchwytów cc 32 mm i dwoma silnikami (1,8 kW)

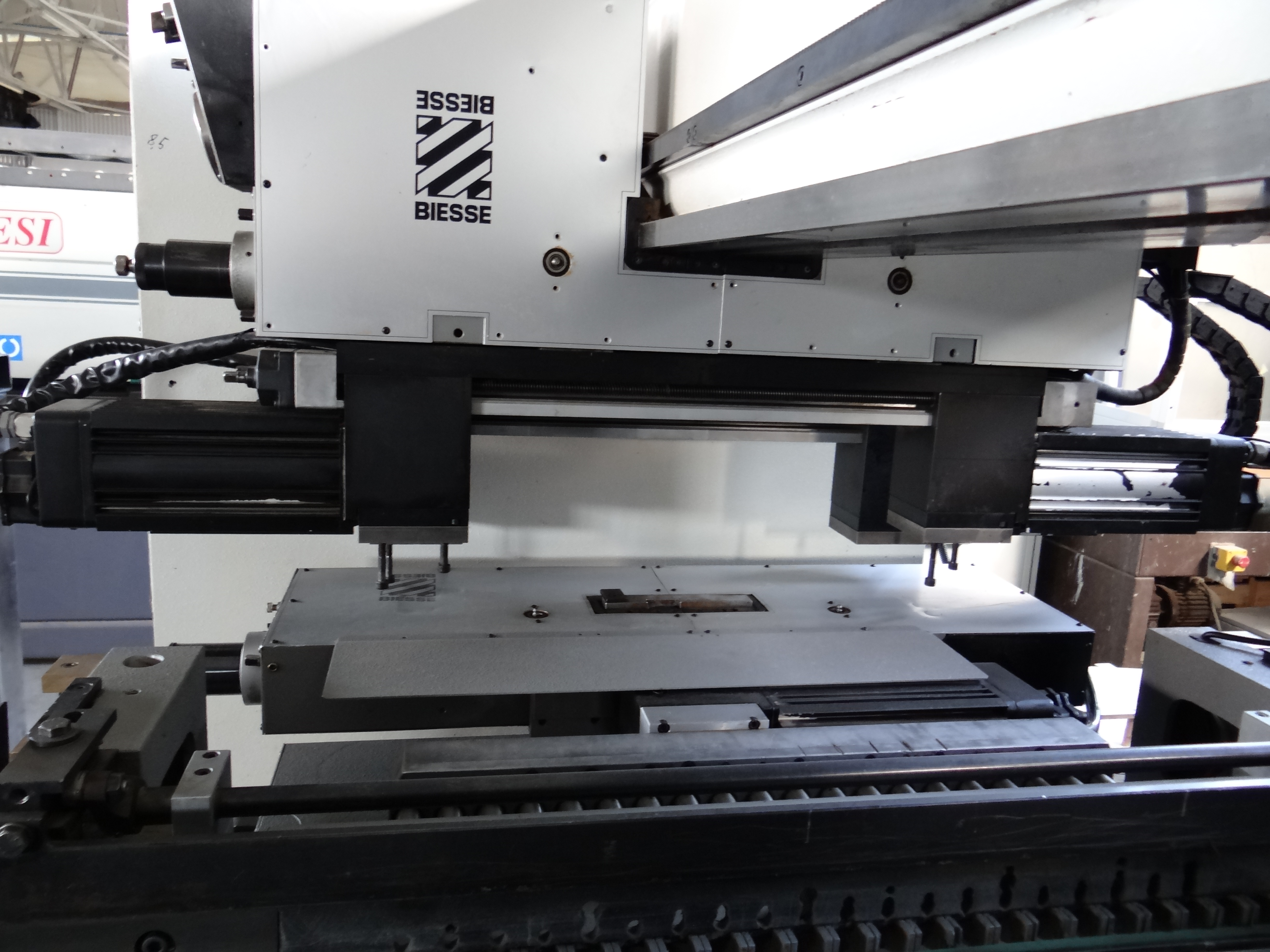

  5. 2 suporty od góry, każdy z dwoma głowicami a 10 uchwytów cc 32 mm i dwoma silnikami (1,8 kW)

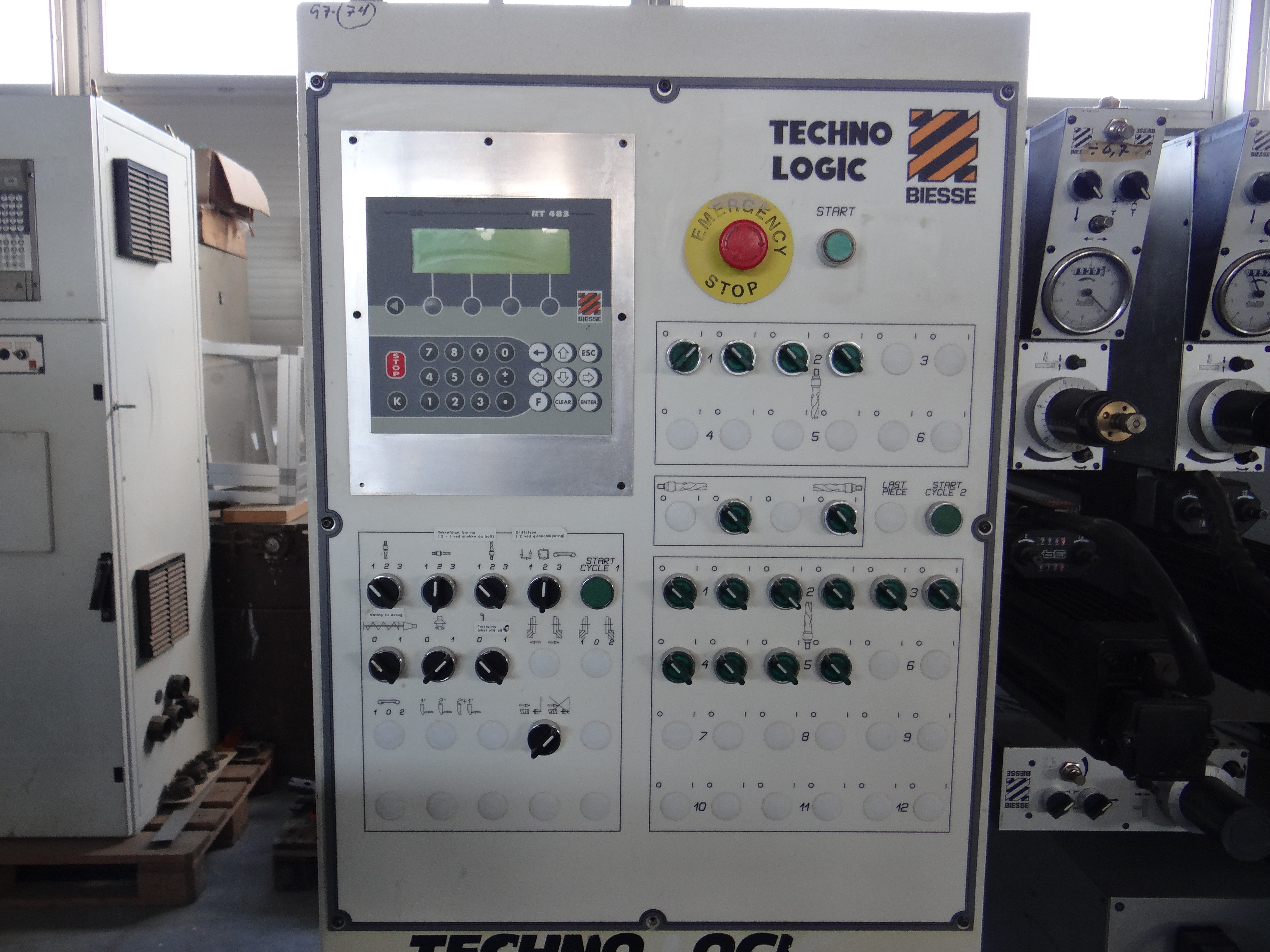

  6. Monitor do odczytu rozmiarów płyty oraz czasów, kolejności wierceń.
  7. PLC autodiagnoza kodów awaryjnych.
  8. Micro wyłączniki na back stoperach do ustawienia dokładnej pozycji elementu do wiercenia.
  9. Prawa horyzontalna głowica, suport, posiada zmotoryzowany ruch i dwie szybkości, szybko i wolno.

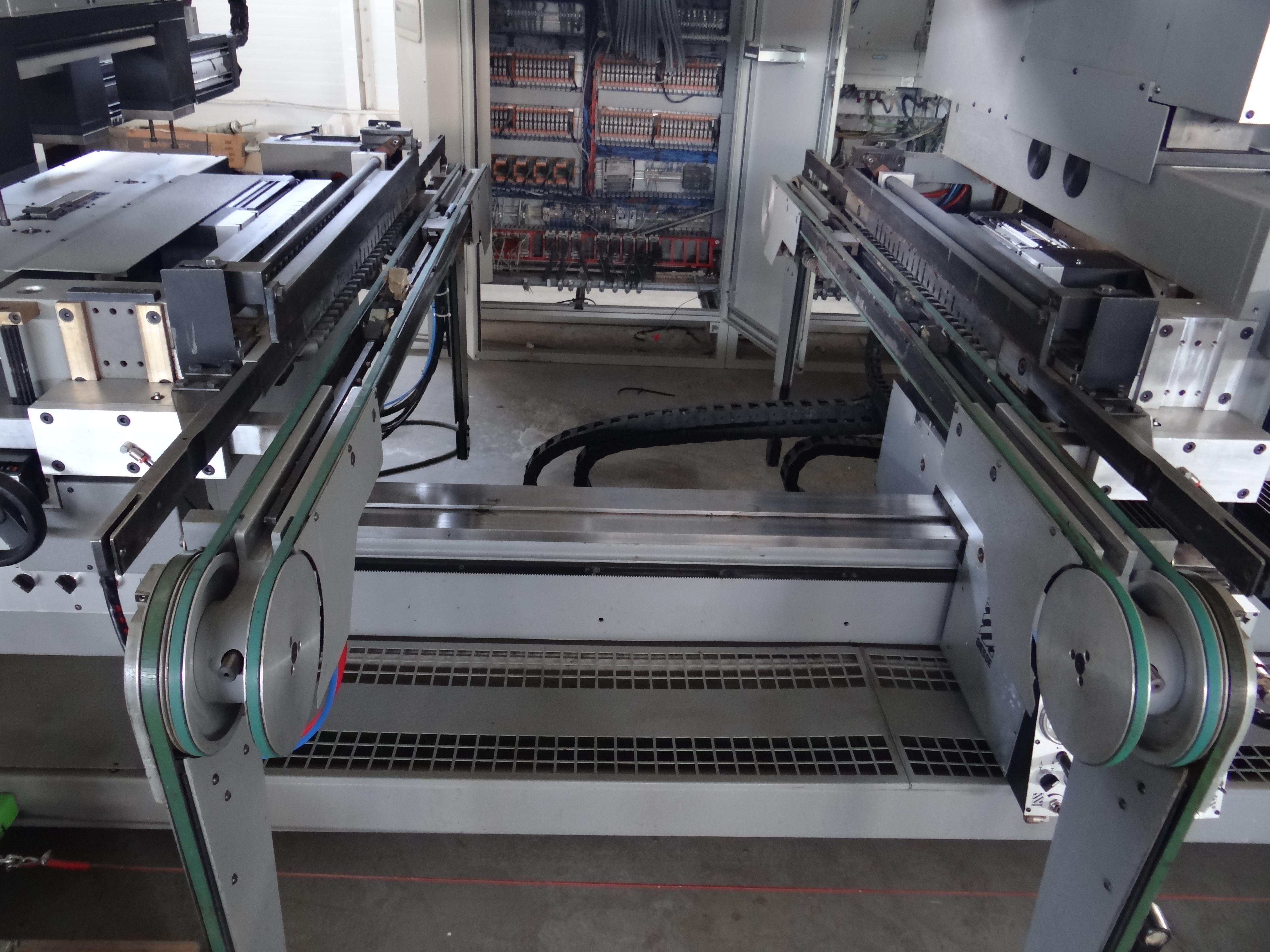

  10. Dwa transportery, każdy z oddzielnym silnikiem, do transportu elementów do i od maszyny.
  11. Regulowane blokady docisku elementów od przodu w stronę back stoperów.
  12. Pneumatyczne podnoszenie i opuszczanie lewego i prawego transportera.
  13. Oświetlenie pola roboczego maszyny.
  14. Opcja do wiercenia pionowego i horyzontalnego jednocześnie lub oddzielnie.
  15. Naprowadzający do maszyny transporter o długości 670 mm.
  16. Wyprowadzający od maszyny transporter o długości 670 mm.

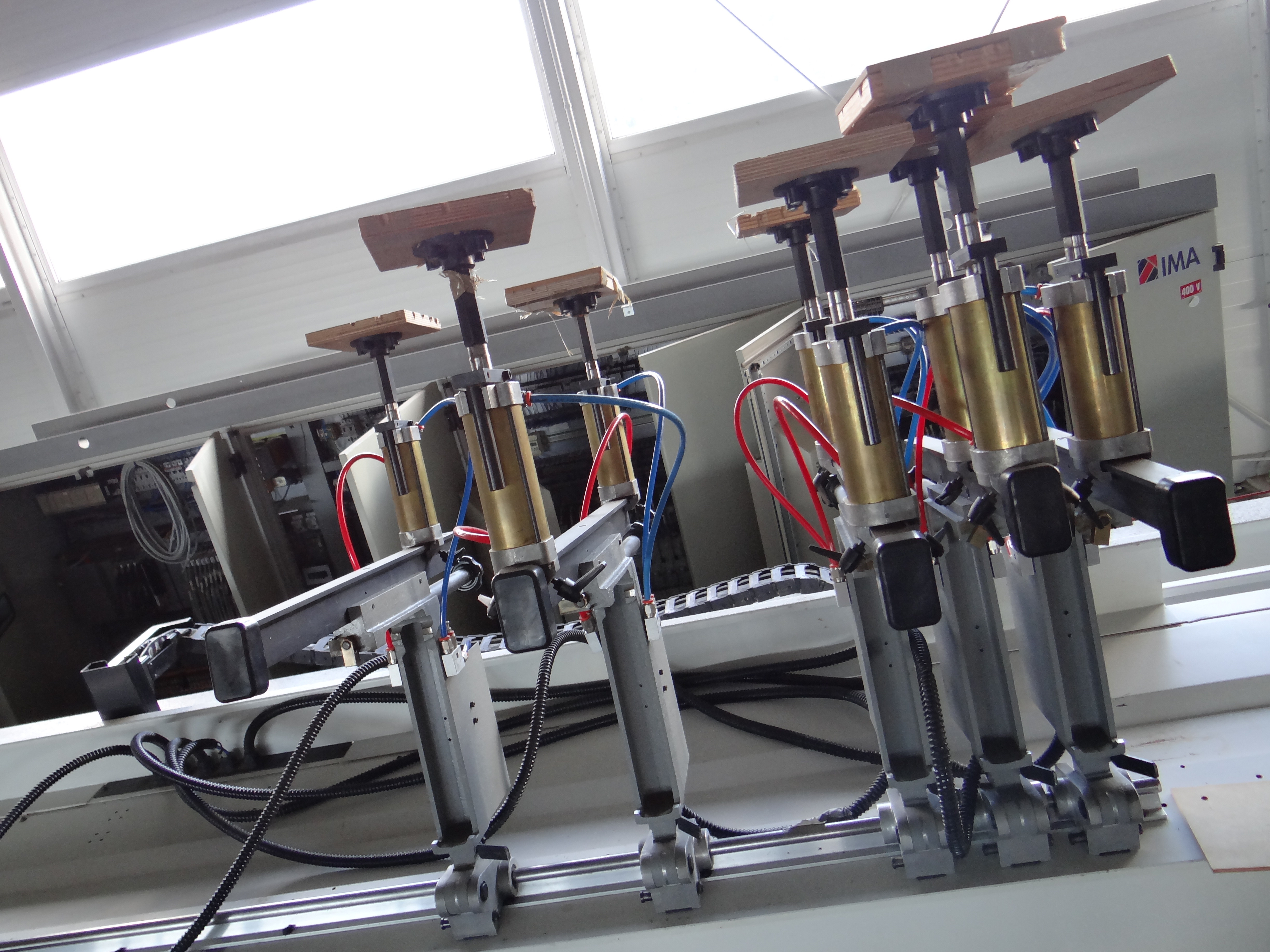

  17. Pneumatyczny docisk, od góry, elektów do podpórek.
  18. Osprzęt do odprowadzania wiórów do centralnego wyciągu.
  19. Wszystkie suporty są przygotowane do 360 stopni obrotu głowic wiertarskich oraz i blokady ich w

pożądanej pozycji.

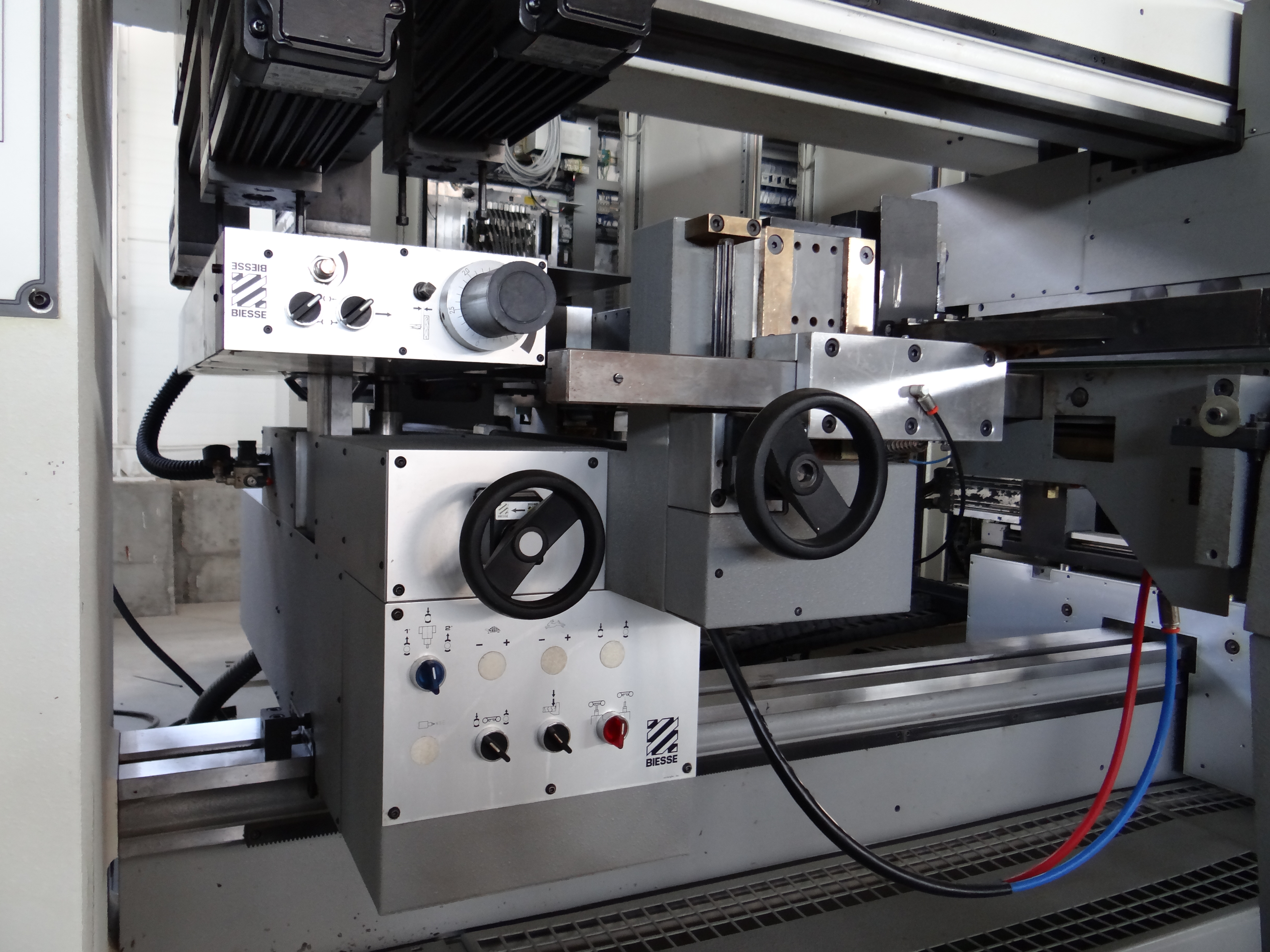

Możliwość ustawień suportów od przodu maszyny:

– Ustawienia suportów w kierunku przelotowym, odczyt na zegarze analogowym.

– Pneumatyczny hamulec suportów.

– Regulacja głębokości wierceń.

– Regulacja ustawiania jałowego wierteł od płyty, pozycja wyjściowa wierteł.

– Digitalny odczyt pozycji bocznej suportu.

Maksymalna długość wierconego elementu 2700 mm

Minimalna długość wierconego elementu 210 mm

Maksymalna szerokość wierconego elementu 1200 mm

Minimalna szerokość wierconego elementu 100 mm

Maksymalna wysokość wierconego elementu 70 mm

Minimalna wysokość wierconego elementu 10 mm



Cyfrowe pozycjonowanie głowic wiertarskich

Sterowanie za pomocą programu NC 400

Zapotrzebowanie na powietrze atmosferyczne min 7 bar

Moc przyłącza 35 kW
